| Brand Name: | Seacent |
| Model Number: | 1x12 mini modül |
| MOQ: | 1 adet |
| Payment Terms: | L/C, T/T, D/P |
| Supply Ability: | Ayda 100.000 adet |

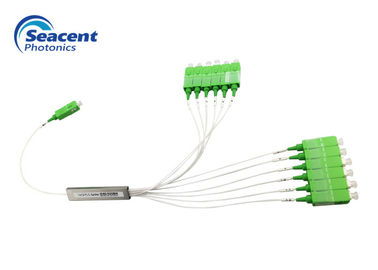

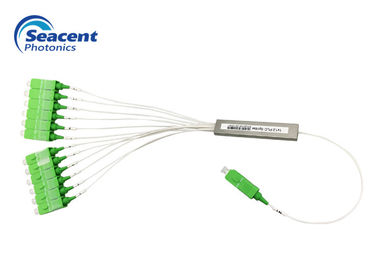

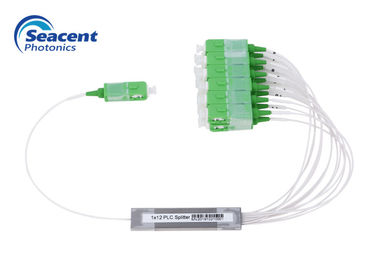

SC / APC konnektörlü Fiber Optik PLC Splitter mini modül 1x12
Fiber optik ayırıcı, optik fiber üzerindeki bir ışık sinyalinin iki veya daha fazla fiber arasında dağıtılmasını sağlayan pasif bir optik cihazdır.
Bir ağda iletilen ışık huzmesinin iki veya daha fazla ışık huzmesine bölünmesi gerektiğinde, fiber optik ayırıcılar kullanılır.
Işık sinyali tek modlu bir fiberde iletildiğinde, ışık enerjisi tamamen fiber çekirdeğinde konsantre olamaz. Elyafın kaplamasıyla az miktarda enerji yayılacaktır. İki fiber birbirine yeterince yakınsa, optik fiberdeki verici ışık başka bir optik fiber içine girebilir. Bu nedenle, optik sinyalin yeniden tahsis tekniği çoklu fiberlerde elde edilebilir. Fiber optik ayırıcı bu şekilde ortaya çıkar.
İşte 1x12 mini modül fiber optik ayırıcı detayları:
Özellikleri:
Appliacation:
Özellikler:
| madde | Parametre |
IL (dB) | .5 12.5 |
Tekdüzelik (dB) | ≤1.0 |
PDL (dB) | ≤0.25 |
RL (dB) | ≥55 |
Yönlülük (dB) | ≥55 |
Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş |
Sıcaklık kararlılığı (dB) | -40 ℃ - 85 ℃ (≤0,5) |
Çalışma sıcaklığı | 40 ℃ - 85 ℃ |
Elyaf türü | G657A1 veya özelleştirilmiş |
Not: Yukarıdaki IL konektör parametreleri içermez.
1X2 artışına ek olarak yukarıdaki gereksinimlerde konektör optik ayırıcı ekleme kaybına sahip 1XN, 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
Sipariş Bilgileri:
Ürün tipi | Giriş ve çıkış çapı | Giriş ve elyaf uzunluğu | boyut |
1XN veya 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1x6 0107 = 1X7 0108 = 1X8 0112 = 1x12 0116 = 1X16 0124 = 1x24 0132 = 1X32 0164 = 1X64 1128 = 1X128 | 2 = 0.9mm | 0 = 0.5 M 1 = 1.0 M 2 = 1.5 M 3 = 2.0M 4 = 2.5 M G = Özel | 1x2 4x7x60mm'ye kadar 1x8 1x12 4x12x60 mm'ye kadar 1x16 1x24 6x20x80 mm'ye kadar 1x32 1x64 6x40x100 mm |
|
|
