| Marka Adı: | Seacent |
| Model Number: | AWG-40ch-3 |
| Adedi: | Pazarlık |
| fiyat: | negotiable |
| Ödeme Şartları: | L/C, T/T |

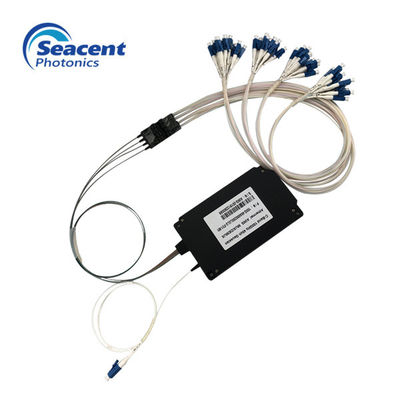

AWG Mux DWDM Sistem açıklaması:
Dalgaboyu bölmeli çoğullamada (WDM-PON) kullanılan dizi dalga kılavuzu parçacıklarına AWG'ler de denir. Bu, yüksek hızlı iletim kullanan manuel optik iletim ürünlerinin bir yöntemidir. Görüntüler, telefonlar ve veriler gibi büyük kapasiteli depolama sinyallerinin iletim yöntemleri için, aynı anda yalnızca 16 ve 32 üyenin bir optik yola bölünmesi gerekir. Uzun mesafeli iletim gerektiren alanlar da kullanılır.
AWG Mux Özellikleri:
1) Düşük Ekleme kaybı;
2) Düşük PDL;
3) Kompakt Tasarım;
4) İyi kanal-kanal tekdüzeliği;
5) Geniş Çalışma Dalgaboyu: 1260-1610nm;
6) Yüksek Güvenilirlik ve Kararlılık.
AWG Mux uygulaması:
- FTTX Sistemleri , ROADM, LAN, WAN sistemleri
-Sinyal, ağ izleme, gerçek zamanlı hat izleme sistemi
AWG Mux Teknik Parametreler
| parametre | birim | 100Ghz | 100Ghz | ||
| Gauss | Düz üst | Gauss | Düz üst | ||
| Dalgaboyu Doğruluğu | mil | ± 0.05 | ± 0.05 | ± 0.07 | ± 0.07 |
| Tam 1dB Bant Genişliği | mil | > 0.2 | > 0.4 | > 0.4 | > 0.7 |
| Tam 3 dB Bant Genişliği | mil | > 0.4 | > 0.6 | > 0.7 | > 1.0 |
| Optik Yerleştirme Kaybı | dB | 3.7 | 4.5 | 3.7 | 4.5 |
| Kayıp Düzgünlüğü | dB | 1.0 | 1.0 | 0.8 | 0.8 |
| Bitişik Kanal Karışma | dB | 27,0 | 27,0 | 28,0 | 28,0 |
| Bitişik Olmayan Kanal Karışma | dB | 30.0 | 30.0 | 30.0 | 30.0 |
| Optik Geri Dönüş Kaybı | dB | > 40 | > 40 | > 40 | > 40 |
| Polarizasyon Kaybı | dB | <0,5 | <0,5 | <0,5 | <0,5 |
| boyut | aa | 120x70x12.3 / 85x58x113 | |||
| Çalışma sıcaklığı | ℃ | -20- 70 | |||
AWG Mux Ayrıntıları
Ayrıntılı parametreler
|
|
