| Brand Name: | Seacent |
| Model Number: | çıplak fiber 1 * 10 PLC Bölücü |
| MOQ: | Pazarlık |
| fiyat: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | Ayda 100.000 adet |

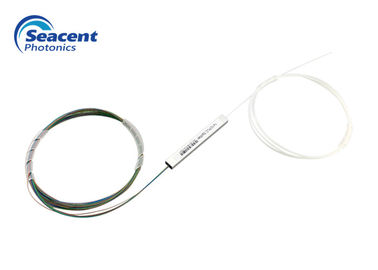

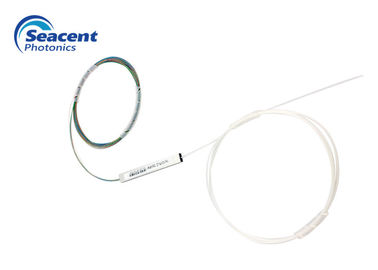

Yüksek Geri Dönüş Kaybı Çıplak Plc Bölücü / Mini Fiber Optik Bölücü 1*10
Pürün açıklaması:
Düzlemsel dalga kılavuzu optik ayırıcı (PLC Ayırıcı), özellikle pasif optik ağlar için uygun, küçük boyutlu, geniş çalışma dalga boyu aralığı, yüksek güvenilirlik, iyi spektral tekdüzelik, vb. ile kuvars tabanlı entegre bir dalga kılavuzu optik güç dağıtım cihazıdır.(EPON, GPON, vb.) merkez ofis ve terminal ekipmanını birbirine bağlar ve optik sinyallerin bölünmesini gerçekleştirir, 1XN ve 2XN tam ürün yelpazesi sunar ve çeşitli durumlar için uygun optik ayırıcıyı özelleştirmez.
Bare Plc Splitter özellikleri:
Küçük boyut, Kompakt paket, Düşük ekleme kaybı, Düşük PDL, Yüksek geri dönüş kaybı ve mükemmel Kanal tekdüzeliği, Telcordia GR-1209 ve GR-1221 Uyumluluğu
Bare Plc Splitter uygulaması:
FTTX ağları, PON ağları, LAN ağları, CATV Sistemleri
Çıplak Plc Ayırıcı Teknik parametreler: 1XN optik ayırıcı
| Parametre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
| lif türü | G657A1 veya özelleştirilmiş | |||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13,5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0,6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||||||||
| Yönlülük (dB) | ≥55 | |||||||||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
| Sıcaklık kararlılığı (dB) | -40℃--85℃(≤0.5) | |||||||||||
| Çalışma sıcaklığı °C | -40℃--85℃ | |||||||||||
| Depolama sıcaklığı °C | -40℃--85℃ | |||||||||||
Teknik parametreler: 2XN optik ayırıcı
| Parametre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| dalga boyu (nm) | 1260-1650 | |||||
| lif türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40℃- 85℃(≤0.5) | |||||
| Çalışma sıcaklığı °C | -40℃- 85℃ | |||||
| Depolama sıcaklığı °C | -40℃- 85℃ | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Konektör optik ayırıcı ekleme kaybı ile 2xN, yukarıdaki gereksinimlere göre 0,3 dB'den fazla artış göstermez.
Sipariş Bilgileri:
|
|
|
|
|
Ürün tip |
lif çapı | Giriş ve fiber uzunluğu |
paket boyut |
|
1XN Ör 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1,5 milyon 3=2.0M 4=2,5 milyon S=Özelleştirilmiş |
|
Ayrıntılar
Ayrıntılı parametreler
PLC Splitter-Bare Device-Seacent Photonics .pdf
|
|
