| Brand Name: | Seacent |
| Model Number: | 1x32 ABS Kaset tipi PLC Bölücü |
| MOQ: | Pazarlık |
| fiyat: | Negotiable |
| Payment Terms: | L/C, T/T |
| Supply Ability: | Ayda 100.000 adet |

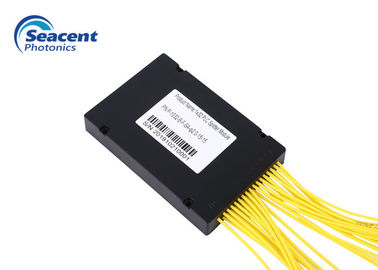

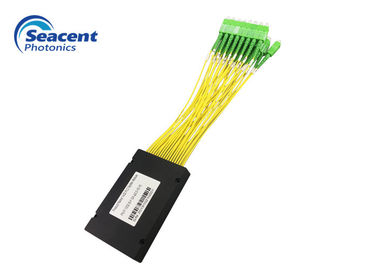

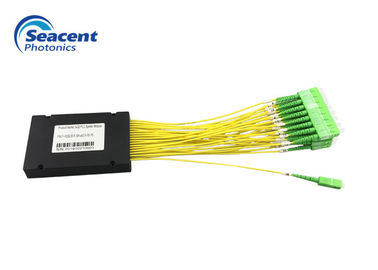

Yüksek Kararlılık Kaset PLC Bölücü 1x32 ABS Optik Bölücü Kutusu
Kaset Plc Bölücü açıklaması:
Cassette Plc Splitter, silika optik dalga kılavuzu teknolojisi kullanılarak üretilmiş bir optik güç yönetimi cihazıdır.Kanaldan kanala iyi bir bütünlük ile kompakt bir boyut, yüksek güvenilirlik ve geniş çalışma dalga boyu aralığına sahiptir.Bu PLC birimleri, optik sinyal gücü bölme için PON ağlarında yaygın olarak kullanılmaktadır.
Kaset Plc Bölücü özellikleri:
İyi kanal tekdüzeliği.
Yüksek kararlılık ve güvenilirlik
Telcordia GR.1209 ve GR.1221 tarafından onaylanmıştır.
Düşük ekleme kaybı
Düşük Polarizasyona Bağlı Kayıp
Mükemmel Çevresel Kararlılık
Mükemmel Mekanik Kararlılık
Telcordia GR-1221 ve GR-1209
Cassette Plc Splitter kullanımı:
kablolu TV internet
PON-FTTX ağı
Noktaya Kadar Fiber (FTTX)
Eve Kadar Fiber (FTTH)
Pasif Optik Ağlar (PON)
Gigabit Pasif Optik Ağlar (GPON)
Yerel Alan Ağları (LAN)
Kablolu Televizyon (CATV)
Test ekipmanı
Kaset Plc Bölücü Sipariş Bilgileri:
| ürün tipi | Giriş ve çıkış çapı | Giriş ve lif uzunluğu |
ABS kutusu boyut |
|
1XNor 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0164 = 1X64 1128 = 1X128
|
2 = 2,0 mm 3 = 3,0 mm |
0 = 0,5 milyon 1 = 1,0 milyon 2 = 1,5 milyon 3 = 2,0 milyon 4 = 2,5 milyon S = özelleştirilmiş |
|
Teknik parametreler: 1XN plc ayırıcı
| Parametre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Çalışma dalga boyu (nm) | 1260-1650 | ||||||||||||||||||||||
| Elyaf türü | G657A1 veya özelleştirilmiş | ||||||||||||||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 | |||||||||||
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0,35 | ≤0,35 | |||||||||||
| Geri dönüş kaybı (dB) | 55 | ||||||||||||||||||||||
| Yönlülük (dB) | 55 | ||||||||||||||||||||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | ||||||||||||||||||||||
| Sıcaklık kararlılığı (dB) | -40 ℃ - 85 ℃ (≤0,5) | ||||||||||||||||||||||
| Çalışma sıcaklığı ° C | -40℃ - 85℃ | ||||||||||||||||||||||
| Depolama sıcaklığı ° C | -40℃ - 85℃ | ||||||||||||||||||||||
| Maksimum güç (nW) | 1000 | ||||||||||||||||||||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Konektör optik splitter ile 1XN, yukarıdaki gereksinimlerde 1X2 artışına ek olarak ekleme kaybı 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
Teknik parametreler: 2XN plc ayırıcı
| Parametre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Geri dönüş kaybı (dB) | 55 | |||||
| Yönlülük (dB) | 55 | |||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||
| Çalışma sıcaklığı ° C | -40℃ - 85℃ | |||||
| Depolama sıcaklığı ° C | -40℃ - 85℃ | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Konektör optik ayırıcılı 2XN ekleme kaybı, yukarıdaki gereksinimlerde en fazla 0,3 dB artmıştır.
Resimler
Ayrıntılar Parametreleri
PLC Bölücü-ABS tipi-Seacent Photonics.pdf
|
|
