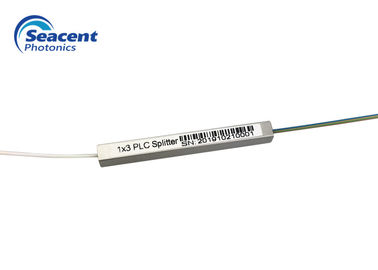

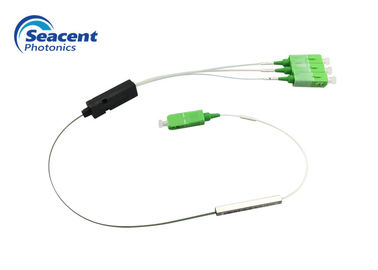

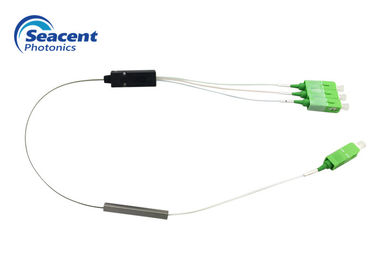

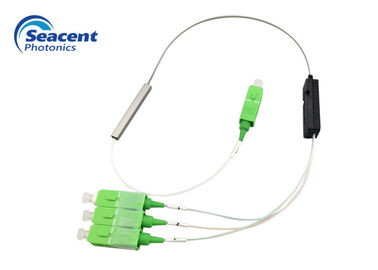

| Marka Adı: | Seacent |
| Model Number: | 1x3 |
| Adedi: | Pazarlık |
| fiyat: | negotiable |
| Ödeme Şartları: | L/C, T/T |
| Tedarik Yeteneği: | ayda 1000000 adet |
İlkeye göre fiber optik ayırıcılar, Erimiş Biconical Konik (FBT) ayırıcı ve Düzlemsel Lightwave Devre (PLC) ayırıcılarına ayrılabilir.
FBT ayırıcı en yaygın olanlardan biridir. FBT ayırıcılar, özellikle bölünmüş yapılandırmanın daha küçük olduğu durumlarda (1x2, 1X4, 2x2, vb.) Pasif ağlarda yaygın olarak kabul edilir ve kullanılır. [1]
PLC daha yeni bir teknolojidir. PLC ayırıcılar daha büyük uygulamalar için daha iyi bir çözüm sunar. Dalga kılavuzları, belirli ışık yüzdelerinin yönlendirilmesine izin veren bir silika cam substrat üzerine litografi kullanılarak imal edilir. Sonuç olarak, PLC ayırıcılar, verimli bir pakette minimum kayıpla doğru ve eşit yarıklar sunar.
Fiber Optik PLC Bölücü Özellikleri
Fiber Optik PLC Bölücü Uygulaması
Fiber Optik PLC Ayırıcı Parametreleri
| Parametre | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Çalışma dalga boyu (nm) | 1260-1650 | ||||
| Elyaf türü | G657A1 veya özelleştirilmiş | ||||
| Ekleme kaybı (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| Tekdüzelik (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | ||||
| Yönlülük (dB) | ≥55 | ||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | ||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | ||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | ||||
| Maksimum güç (nW) | 1000 | ||||
Not: Yukarıdaki IL konektör parametreleri içermez.
1X2 artışına ek olarak yukarıdaki gereksinimlerde konektör optik ayırıcı ekleme kaybına sahip 1XN, 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
| Parametre | 2X4 | 2X8 | 2X16 | 2X32 | 2x64 |
| Çalışma dalga boyu (nm) | 1260-1650 | ||||
| Elyaf türü | G657A1 veya özelleştirilmiş | ||||
| Ekleme kaybı (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | ||||
| Yönlülük (dB) | ≥55 | ||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | ||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | ||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | ||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | ||||
| Maksimum güç (nW) | 1000 | ||||
Not: Yukarıdaki IL konektör parametreleri içermez.
Konektör optik ayırıcı ekleme kaybına sahip 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artmadı.
Fiber Optik PLC Splitter Detaylı Özellikler
PLC Bölücü-Şube tipi-Seacent Fotonikler.pdf
|
|
