| Brand Name: | Seacent |
| Model Number: | 1x7 |
| MOQ: | tartışılabilir |
| fiyat: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | ayda 1000000 adet |
Fiber Optik PLC Bölücü Açıklama
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, merkez ofisinden (CO) optik sinyalleri birden fazla binaya dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazıdır.
Çıplak fiber ayırıcı, pigtail kaseti, test cihazı ve WDM sistemine takılabilen ve alan işgalini en aza indiren PON ağları için uygun bir tür ODN ürünüdür. Fiber korumasında nispeten kırılgandır ve kutu gövdesi ve cihazı üzerinde tam bir koruma tasarımına ihtiyaç duyar.
Fiber Optik PLC Bölücü Özellikleri
Fiber Optik PLC Bölücü Uygulamaları
Fiber Optik PLC Ayırıcı Parametreleri
1xN
| Parametre | 1X2 | 1X3 | 1X4 | 1x6 | 1X8 | 1x12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||||||||
| Yönlülük (dB) | ≥55 | |||||||||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksimum güç (nW) | 1000 | |||||||||||
2XN
| Parametre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2x64 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Maksimum güç (nW) | 1000 | |||||

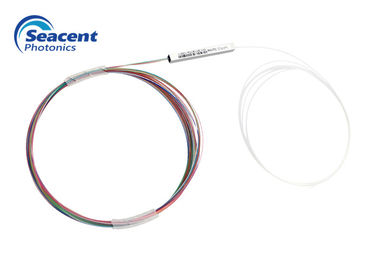

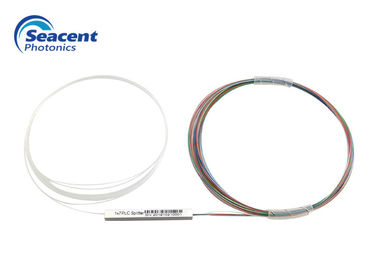

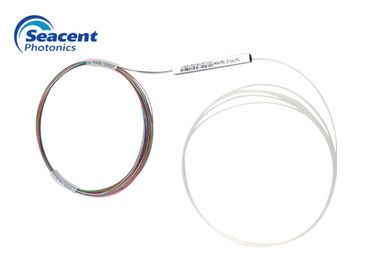

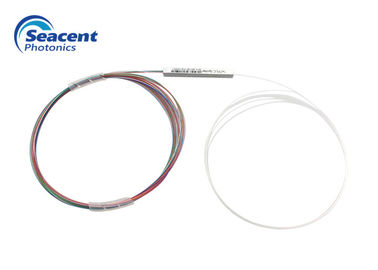

Fiber Optik PLC Bölücü Detaylandırma
|
|
