| Brand Name: | Seacent |
| Model Number: | 1x4 |
| MOQ: | Pazarlık |
| fiyat: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | ayda 1000000 adet |

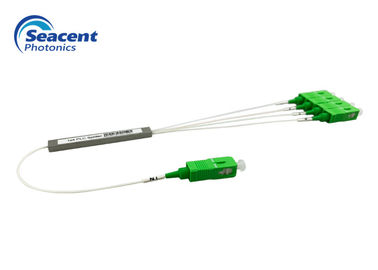

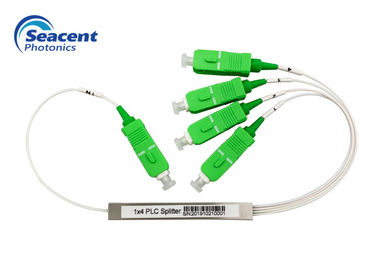

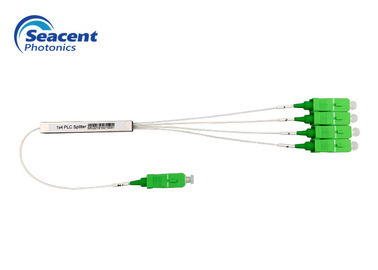

SC / APC Konnektörü ile mini tip 1x4 PLC Splitter düşük ekleme kaybı
Fiber Optik PLC Bölücü Özellikleri
Fiber Optik PLC Bölücü Uygulamaları
Fiber Optik PLC Ayırıcı Parametreleri
1xN
| Parametre | 1X2 | 1X3 | 1X4 | 1x6 | 1X8 | 1x12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||||||||
| Yönlülük (dB) | ≥55 | |||||||||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksimum güç (nW) | 1000 | |||||||||||
Not: Yukarıdaki IL konektör parametreleri içermez.
1X2 artışına ek olarak yukarıdaki gereksinimlerde konektör optik ayırıcı ekleme kaybına sahip 1XN, 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
2XN
| Parametre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2x64 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL konektör parametreleri içermez.
Konektör optik ayırıcı giriş kaybına sahip 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artmadı.
Fiber Optik PLC Bölücü Detaylandırma
|
|
