Pasif Optik Ağ İçin Mikro Tip SC APC 1x2 Optik Bölücü
İlgili kişi : Mike nie
Telefon numarası : 8613713851846
Naber : +8613713851846
Detay Bilgi |
|||
çalışma dalga boyu: | Elyaf Türü: | G657A1 veya özelleştirilmiş | |
---|---|---|---|
Ekleme kaybı: | Dönüş kaybı: | ||
Lif uzunluğu: | Çalışma sıcaklığı: | ||
Vurgulamak: | optik plc ayırıcı,plc fiber ayırıcı |
Ürün Açıklaması

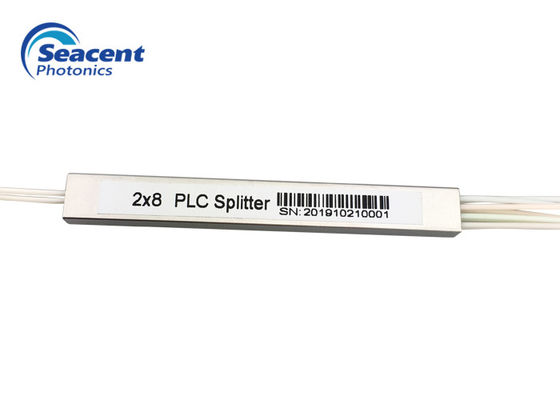

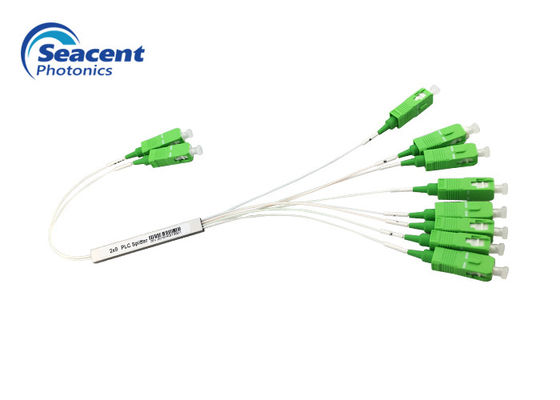

SC / APC Konnektörlü 2x8 Mikro Tip PLC Splitter düşük giriş kaybı
Fiber Optik PLC Bölücü Açıklama
PLC ayırıcılarımız, optik fiberi birden çok yola ayırmanın güvenilir bir yolunu sunar. 1x2 ila 1x128 ve 2x2 ila 2x64 bölme biçimleri arasında yapılandırmalar sunuyoruz. PLC bölücülerin geniş uygulaması PON şebekelerinde bulunabilir. Çeşitli ambalaj formatlarında PLC filtreleri minyatür fiber ekleme kutularına, fiber tepsilere, bağlantı kutularına ve hatta veri iletişim raflarına monte edilebilir. PLC ayırıcılar düşük Ekleme Kaybı ve düşük PDL ve RoHS sertifikalıdır.
Fiber Optik PLC Bölücü Özellikleri
Fiber Optik PLC Bölücü Uygulamaları
Fiber Optik PLC Ayırıcı Parametreleri
1xN
Parametre | 1X2 | 1X3 | 1X4 | 1x6 | 1X8 | 1x12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
Elyaf türü | G657A1 veya özelleştirilmiş | |||||||||||
Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
Geri dönüş kaybı (dB) | ≥55 | |||||||||||
Yönlülük (dB) | ≥55 | |||||||||||
Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
Maksimum güç (nW) | 1000 |
Not: Yukarıdaki IL konektör parametreleri içermez.
1X2 artışına ek olarak yukarıdaki gereksinimlerde konektör optik ayırıcı ekleme kaybına sahip 1XN, 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
2XN
Parametre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2x64 |
Çalışma dalga boyu (nm) | 1260-1650 | |||||
Elyaf türü | G657A1 veya özelleştirilmiş | |||||
Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
Geri dönüş kaybı (dB) | ≥55 | |||||
Yönlülük (dB) | ≥55 | |||||
Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
Maksimum güç (nW) | 1000 |
Not: Yukarıdaki IL konektör parametreleri içermez.
Konektör optik ayırıcı ekleme kaybına sahip 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artmadı.
Fiber Optik PLC Bölücü Detaylandırma
