| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Pazarlık edilebilir |
| fiyat: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | ayda 1000000 adet |

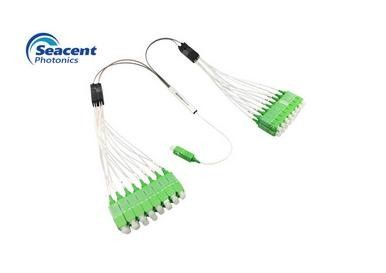

PON FTTX Ağı için Şube Tipi G657A1 Fiber Optik PLC Bölücü
Fiber Optik PLC Ayırıcı Açıklama
Seacent Photonics'in Düzlemsel Işık Dalgası Devresi (PLC) Ayırıcı Modülleri, sistem ekipmanı üreticilerinin maliyetleri düşürmesine ve pazara sunma süresini kısaltmasına olanak tanır.
Yüksek kaliteli, güvenilir bileşenler, özel bir özel modül üretim tesisinde monte edilir.
Özellik İle ilgili PLC Optik Bölücü
- İyi tekdüzelik ve düşük ekleme kaybı
- Düşük Polarizasyona Bağlı Kayıp
- Mükemmel Çevre Kararlılığı
- Kararlılık Telcordia GR-1221 ve GR-1209
- Yüksek Güvenilirlik ve Kararlılık
Fiber Optik PLC Splitter Uygulaması
Fiber Optik PLC Bölücü Parametreleri
| Parametre | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Çalışma dalga boyu (nm) | 1260-1650 | ||||
| lif türü | G657A1 veya özelleştirilmiş | ||||
| Ekleme kaybı (dB) | 7.2 | 10.2 | 13,5 | 16.8 | 20.1 |
| Tekdüzelik (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | ||||
| Yönlülük (dB) | ≥55 | ||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | ||||
| Sıcaklık kararlılığı (dB) | -40℃--85℃(≤0.5) | ||||
| Çalışma sıcaklığı °C | -40℃--85℃ | ||||
| Depolama sıcaklığı °C | -40℃--85℃ | ||||
| Maksimum güç (nW) | 1000 | ||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Yukarıdaki gereksinimlerde konnektör optik ayırıcı ekleme kaybı ile 1XN, 1X2 artışına ek olarak 0,2dB'yi geçmez, kalan artış 0,3dB'yi geçmez.
| Parametre | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Çalışma dalga boyu (nm) | 1260-1650 | ||||
| lif türü | G657A1 veya özelleştirilmiş | ||||
| Ekleme kaybı (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | ||||
| Yönlülük (dB) | ≥55 | ||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | ||||
| Sıcaklık kararlılığı (dB) | -40℃--85℃(≤0.5) | ||||
| Çalışma sıcaklığı °C | -40℃--85℃ | ||||
| Depolama sıcaklığı °C | -40℃--85℃ | ||||
| Maksimum güç (nW) | 1000 | ||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Konektör optik ayırıcı ekleme kaybı ile 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artırılmamıştır.
Fiber Optik PLC Ayırıcı Detaylı Özellikler
|
|
