| Marka Adı: | Seacent |
| Model Number: | Fiber dizisi-128ch |
| Adedi: | 10 ad |
| Ödeme Şartları: | L/C, T/T |

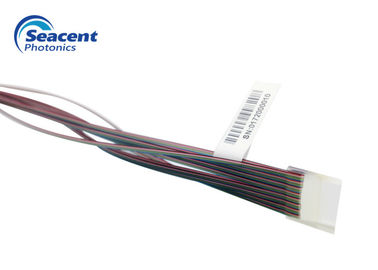

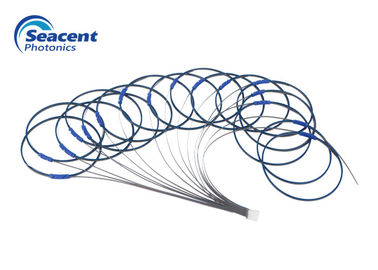

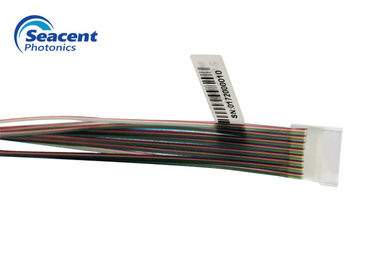

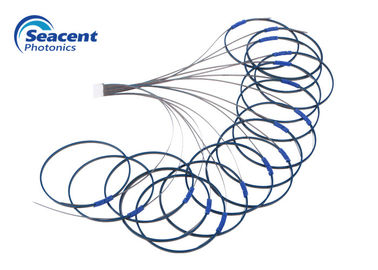

Fiber Dizisi (FA), bir optik elyafı, bir elyaf demetini veya bir dizi substrat üzerine bir şeridi monte etmek için bir V-oluğu (V-Oluk) kullanır. V-oluğuna bir kısım yerleştirilir ve basınçlandırma elemanı tarafından yapıştırıcı ile basınçlandırılır.
1ch / 2ch / 4ch / 8ch / 12ch / 16ch / 24ch / 32ch / 48ch / 64ch konfigürasyonunda FA sağlayın
± 0.5μm içinde tipik çekirdek aralığı spek.
Kuvars / Pyrex / V-Groove Silikon bazlı malzeme
Pencere sıyırma işlemi mevcut
Özellikler:
| madde | Parametre |
| Kanal Sayısı | 1CH ~ 128CH |
| Malzeme | Kuvars camı, borosilikat, silikon |
| Çekirdek mesafesi / toleransı (μm) | 250, 127 / 0.7 |
| Fiber uzunluğu (m) | 2.0 ± 0.1 |
| Parlatma açısı (°) | 0, + 8, -8 (± 0.3) |
| Parlatma düzlüğü | ﹤ 5 saçaklar @ 633nm |
| Elyaf türü | SMF-28e veya SMF-28e XB |
| Çalışma sıcaklığı (℃) | -40 ~ 85 |
V-oluk taban plakası boyut tablosu:
| L | W | 'H | X | Y | kapsamlı hata | ||||||
| tip | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | çekirdek yükseklik farkı | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
Uygulamalar:
Aktif / pasif dizi fiber optik cihaz
Dizi dalga kılavuzu ızgarası
Düzlemsel optik dalga kılavuzu
Çok kanallı optik modül
| Ürün numarası | Elyaf türü | Fiber uzunluğu |
01 = 1 Kanal 02 = 2CH 03 = 4 Kanal 04 = 8CH 05 = 12CH 06 = 16Kanal 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5 M 1 = 1.0 M 2 = 1.5 M 3 = 2.0M 4 = 2.5 M G = Özel |
|
