Demux RC FA için Lehimleme AR Kaplama Yuvası Fiber Optik Dizi
İlgili kişi : Mike nie
Telefon numarası : 8613713851846
Naber : +8613713851846
| Min sipariş miktarı : | 10 ad | Teslim süresi : | 5-8 iş günü |
|---|---|---|---|
| Ödeme koşulları : | L/C, T/T |
| Menşe yeri: | guangdong, Çin | Marka adı: | Seacent |
|---|---|---|---|
| Sertifika: | ISO9001,ROHS | Model numarası: | Fiber Dizi-64CH |
|
Detay Bilgi |
|||
| renk: | Mavi, turuncu, yeşil, kahverengi, beyaz, kırmızı, siyah, sarı, mor, pembe, su yeşil | Malzeme: | Kuvars camı, borosilikat, silikon |
|---|---|---|---|
| Parlatma açısı (°): | 0, + 8, -8 (± 0.3) | Bağlayıcı: | SC, FC, LC, ST, LC fiber yama kablosu vb. |
| Yüksük cilası: | PC, UPC, APC | paketleme: | İç kutu ve ihracat karton, polybag |
| Vurgulamak: | plc fiber dizisi,fiber dizisi |
||
Ürün Açıklaması

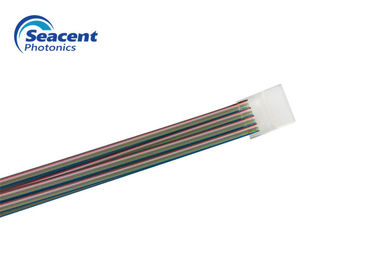

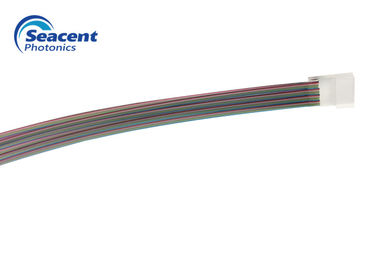

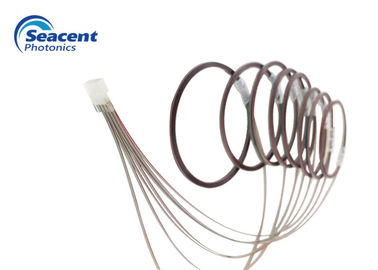

PLC Ayırıcı için anahtar parçalardan biri olan Fiber Diziler, fiber çekirdek konumunu ve doğru cila yüzeyini bulmak için yüksek hassasiyetli V-Groove substrat ile üretilmiştir, düşük ekleme kaybı ve yüksek geri dönüş kaybı sunar.
Fiber dizisi, fiber kaplamayı kaldıran çıplak bir fiberdir. Bir kısmı V-oluğuna yerleştirilir ve basınçlandırma elemanı tarafından yapıştırıcı tarafından basınçlandırılır.
Özellikleri:
Düşük takma kaybı
Yüksek kararlılık ve güvenilirlik
İyi kanal bütünlüğü
Yüksek hassasiyetli çekirdek aralığı
ROHS standartlarını karşılayın
Özellikler:
| madde | Parametre |
| Kanal Sayısı | 1CH ~ 128CH |
| Malzeme | Kuvars camı, borosilikat, silikon |
| Çekirdek mesafesi / toleransı (μm) | 250, 127 / 0.7 |
| Fiber uzunluğu (m) | 2.0 ± 0.1 |
| Parlatma açısı (°) | 0, + 8, -8 (± 0.3) |
| Parlatma düzlüğü | ﹤ 5 saçaklar @ 633nm |
| Elyaf türü | SMF-28e veya SMF-28e XB |
| Çalışma sıcaklığı (℃) | -40 ~ 85 |
V-oluk taban plakası boyut tablosu:
| L | W | 'H | X | Y | kapsamlı hata | ||||||
| tip | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | çekirdek yükseklik farkı | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜ 0.1 | |
Aktif / pasif dizi fiber optik cihaz
Dizi dalga kılavuzu ızgarası
Düzlemsel optik dalga kılavuzu
Çok kanallı optik modül
| Ürün numarası | Elyaf türü | Fiber uzunluğu |
01 = 1 Kanal 02 = 2CH 03 = 4 Kanal 04 = 8CH 05 = 12CH 06 = 16Kanal 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5 M 1 = 1.0 M 2 = 1.5 M 3 = 2.0M 4 = 2.5 M S = Özelleştirilmiş |
