| Marka Adı: | Seacent |
| Model Number: | Fiber Dizi-24CH |
| Adedi: | 10 ad |
| Ödeme Şartları: | L/C, T/T |

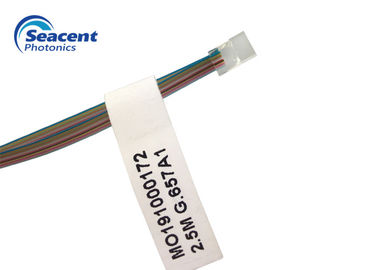

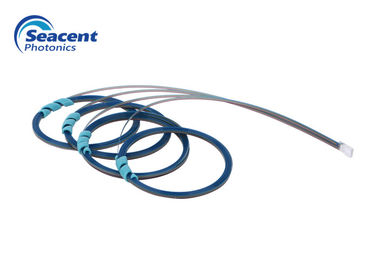

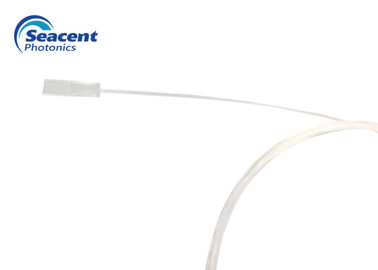

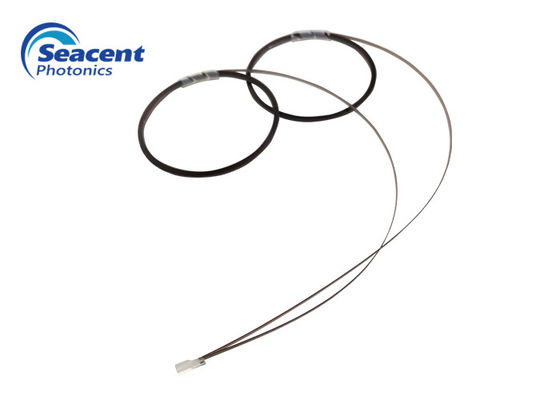

Fiber Diziler, fiber çekirdek pozisyonunun mükemmel doğruluğunu ve cila yüzeyinin mükemmel kalitesini elde etmek için Browave benzersiz montaj / cila işlemi ile yüksek hassasiyetli V oluk substratı ile üretilir. Düşük ekleme kaybı, yüksek geri dönüş kaybı ve kompakt boyut ile müşterilerin çeşitli taleplerini karşılamak için yüksek kaliteli Fiber Dizisi sağlıyoruz.
Düşük Ekleme Kaybı
Yüksek Geri Dönüş Kaybı.
Geniş Çalışma Sıcaklığı
Yüksek Kararlılık ve Güvenilirlik
Fiber çekirdek konumunun yüksek doğruluğu
Mükemmel fiber çekirdek konum doğruluğu
özel tasarım esnekliği
Uygulamalar:
MEM
PLC Cihazları: PLC Splitter, AWG'ler
Entegre Aktif / Pasif Bileşenler
Mikro Optik Modüller
Değişken Optik Zayıflatıcılar
Lens / Kolimatörler Dizisi
Özellikler:
| madde | Parametre |
| Kanal Sayısı | 1CH ~ 128CH |
| Malzeme | Kuvars camı, borosilikat, silikon |
| Çekirdek mesafesi / toleransı (μm) | 250, 127 / 0.7 |
| Fiber uzunluğu (m) | 2.0 ± 0.1 |
| Parlatma açısı (°) | 0, + 8, -8 (± 0.3) |
| Parlatma düzlüğü | ﹤ 5 saçaklar @ 633nm |
| Elyaf türü | SMF-28e veya SMF-28e XB |
| Çalışma sıcaklığı (℃) | -40 ~ 85 |
| L | W | 'H | X | Y | kapsamlı hata | ||||||
| tip | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | çekirdek yükseklik farkı | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜ 0.1 | |
| Ürün numarası | Elyaf türü | Fiber uzunluğu |
01 = 1 Kanal 02 = 2CH 03 = 4 Kanal 04 = 8CH 05 = 12CH 06 = 16Kanal 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5 M 1 = 1.0 M 2 = 1.5 M 3 = 2.0M 4 = 2.5 M S = Özelleştirilmiş |
|
|
