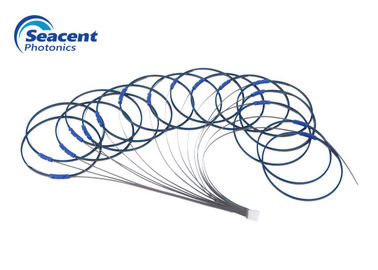

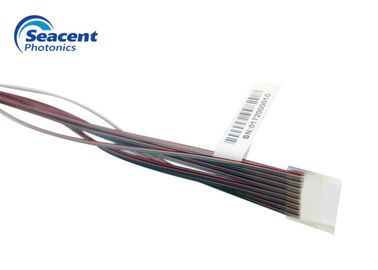

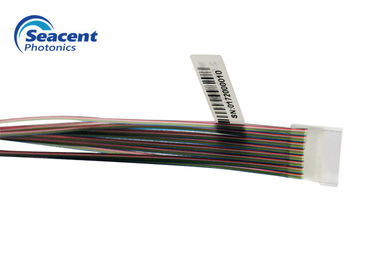

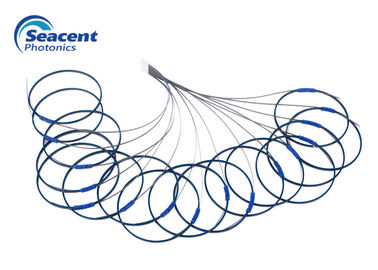

Fiber dizisi, fiber kaplamayı kaldıran çıplak bir fiberdir. Bir kısmı V-oluğuna yerleştirilir ve basınçlandırma elemanı tarafından yapıştırıcı tarafından basınçlandırılır.

Özellikler:

madde	Parametre
Kanal Sayısı	1CH ~ 128CH
Malzeme	Kuvars camı, borosilikat, silikon
Çekirdek mesafesi / toleransı (μm)	250, 127 / 0.7
Fiber uzunluğu (m)	2.0 ± 0.1
Parlatma açısı (°)	0, + 8, -8 (± 0.3)
Parlatma düzlüğü	﹤ 5 saçaklar @ 633nm
Elyaf türü	SMF-28e veya SMF-28e XB
Çalışma sıcaklığı (℃)	-40 ~ 85

V-oluk taban plakası boyut tablosu:

	L		W		'H		X		Y	kapsamlı hata
tip	boyut	ortak fark	boyut	ortak fark	boyut	ortak fark	boyut	ortak fark	çekirdek yükseklik farkı	R = √ x2 + y2
2CH 250	10	± 0.3	2.5	± 0.05	2.5	± 0.05	0.25	≤0.0005	≤0.001	<0.1
4CH 250	10	± 0.3	2.5	± 0.05	2.5	± 0.05	0.25	≤0.0005	≤0.001	<0.1
8CH 250	10	± 0.3	3.5	± 0.05	2.5	± 0.05	0.25	≤0.0005	≤0.001	<0.1
8CH 127	10	± 0.3	2.5	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1
16CH 127	10	± 0.3	3.5	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1
32CH 127	10	± 0.3	5.7	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1
48CH 127	12	± 0.3	7.8	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1
64CH 127	12	± 0.3	9.8	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1
96CH 127	12	± 0.3	16	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1
128CH 127	12	± 0.3	20	± 0.05	2.5	± 0.05	0.127	≤0.0005	≤0.001	<0.1

Uygulamalar:

MEM

PLC Cihazları: PLC Splitter, AWG'ler

Entegre Aktif / Pasif Bileşenler

Mikro Optik Modüller

Değişken Optik Zayıflatıcılar

Lens / Kolimatörler Dizisi

Özellikleri:

Düşük Ekleme Kaybı

Yüksek Geri Dönüş Kaybı.

Geniş Çalışma Sıcaklığı

Yüksek Kararlılık ve Güvenilirlik

Fiber çekirdek konumunun yüksek doğruluğu

Sipariş Bilgileri:

Ürün numarası	Elyaf türü	Fiber uzunluğu
01 = 1 Kanal 02 = 2CH 03 = 4 Kanal 04 = 8CH 05 = 12CH 06 = 16Kanal 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH	1 = G657A1 2 = G657A2 3 = G652D 4 = G652B	0 = 0.5 M 1 = 1.0 M 2 = 1.5 M 3 = 2.0M 4 = 2.5 M S = Özelleştirilmiş

Tags:

fiber optik dizi

fiber dizi

plc fiber dizi

products details

Home > Ürünler >

Fiber Optik Dizi

FTTH Network Fiber Optik Dizi SC / FC / LC Konnektör Tipi

All Category

Fiber Optik PLC Bölücü

Kaset Plc Bölücü

Rack Mount PLC Bölücü

AAWG

Fiber Optik Dizi

Cwdm Mux Demux

DWDM Mux Demux

AWG Mux

CCWDM

WDM Filtresi

PLC Bölücü Çip

AWG Çip

Fiber optik Patch kablosu

Fiber optik helezon

Optik Alıcı-Verici Modülü

FTTH Network Fiber Optik Dizi SC / FC / LC Konnektör Tipi

Brand Name:	Seacent
Model Number:	Elyaf Dizisi-128CH
MOQ:	10 ad
Payment Terms:	L/C, T/T

Detail Information

Product Description

Detail Information

Menşe yeri:

guangdong, Çin

Marka adı:

Seacent

Sertifika:

ISO9001,ROHS

Model numarası:

Elyaf Dizisi-128CH

renk:

Mavi, turuncu, yeşil, kahverengi, beyaz, kırmızı, siyah, sarı, mor, pembe, su yeşil

Malzeme:

Kuvars camı, borosilikat, silikon

Parlatma açısı (°):

0, + 8, -8 (± 0.3)

Bağlayıcı Tipi:

SC / FC / LC-APC / UPC, LC, ST, FC, Toslink

Yüksük cilası:

PC, UPC, APC

Uygulama:

FTTH Ağı, Telekomünikasyon

Ürün adı:

Fiber dizisi

Min sipariş miktarı:

10 ad

Teslim süresi:

5-8 iş günü

Ödeme koşulları:

L/C, T/T

High Light:

plc fiber dizisi

fiber dizisi
