| Marka Adı: | Seacent |
| Model Number: | 1x12 ABS tipi PLC Bölücü |
| Adedi: | Pazarlık |
| fiyat: | negotiable |
| Ödeme Şartları: | L/C, T/T |
| Tedarik Yeteneği: | Ayda 100.000 adet |
Pasif Optik Ağlar için 1x12 ABS PLC Splitter Modülü Kablolu TV İnternet
PLC Ayırıcı Modül açıklaması:
Düzlemsel ışık dalgası devresi (PLC) ayırıcı isilika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazı.Küçük boyut, yüksek güvenilirlik, geniş çalışma dalga boyu aralığı ve iyi bir kanaldan kanala tekdüzelik özelliklerine sahiptir ve optik sinyal güç bölünmesini gerçekleştirmek için PON ağlarında yaygın olarak kullanılır.
PLC Ayırıcı Modül özellikleri:
Düşük kayıp ve kararlı polarizasyon.
Telcordia GR.1209 ve GR.1221 tarafından onaylanmıştır.
Düşük ekleme kaybı
Düşük Polarizasyona Bağlı Kayıp
Mükemmel Çevresel Stabilite
Mükemmel Mekanik Stabilite
Telcordia GR-1221 ve GR-1209
PLC Splitter Modülü uygulama alanları:
PON-FTTX ağı
Noktaya Fiber (FTTX)
Eve Fiber (FTTH)
Pasif Optik Ağlar (PON)
Gigabit Pasif Optik Ağlar (GPON)
Yerel Alan Ağları (LAN)
Kablolu Televizyon (CATV)
Sipariş Bilgileri:
| ürün tipi | Giriş ve çıkış çapı | Giriş ve fiber uzunluğu |
ABS kutusu boyut |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0 mm 3=3.0mm |
0=0.5M 1=1.0M 2=1,5 milyon 3=2.0M 4=2,5 milyon S=özelleştirilmiş |
|
Teknik parametreler: 1XN plc ayırıcı
| Parametre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Çalışma dalga boyu (nm) | 1260-1650 | ||||||||||||||||||||||
| lif türü | G657A1 veya özelleştirilmiş | ||||||||||||||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13,5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 | |||||||||||
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0,6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| Geri dönüş kaybı (dB) | ≥55 | ||||||||||||||||||||||
| Yönlülük (dB) | ≥55 | ||||||||||||||||||||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | ||||||||||||||||||||||
| Sıcaklık kararlılığı (dB) | -40℃- 85℃(≤0.5) | ||||||||||||||||||||||
| Çalışma sıcaklığı °C | -40℃- 85℃ | ||||||||||||||||||||||
| Depolama sıcaklığı °C | -40℃- 85℃ | ||||||||||||||||||||||
| Maksimum güç (nW) | 1000 | ||||||||||||||||||||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Yukarıdaki gereksinimlerde konnektör optik ayırıcı ekleme kaybı ile 1XN, 1X2 artışına ek olarak 0,2dB'yi geçmez, kalan artış 0,3dB'yi geçmez.
Teknik parametreler: 2XN plc ayırıcı
| Parametre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||
| lif türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Elyaf uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40℃- 85℃(≤0.5) | |||||
| Çalışma sıcaklığı °C | -40℃- 85℃ | |||||
| Depolama sıcaklığı °C | -40℃- 85℃ | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL, bağlayıcı parametreleri içermez.
Konektör optik ayırıcı ekleme kaybı ile 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artırılmamıştır.

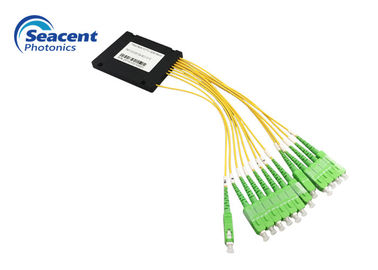

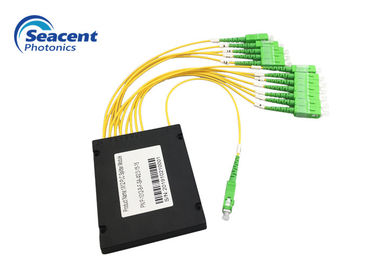

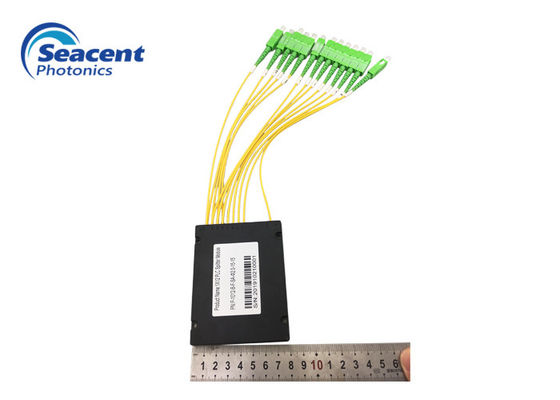

PLC Ayırıcı Modül Resimleri
Ayrıntılar Parametreler
PLC Splitter-ABS tipi-Seacent Photonics.pdf
|
|
