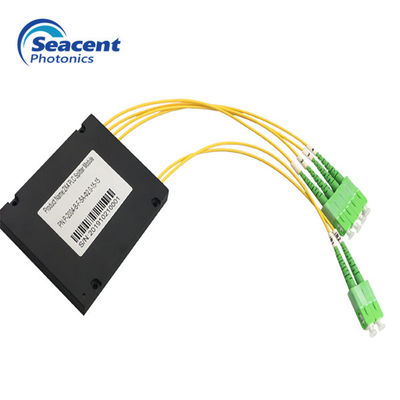

FTX'te 2X4 ABS Kaset Tipi PLC Splitter Modülü yüksek geri dönüş kaybı
PLC Splitter Modülü Açıklama
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, merkez ofisinden (CO) optik sinyalleri birden fazla binaya dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazıdır.
Bare fiber splitter is a kind of ODN product suitable for PON networks that can be installed in the pigtail cassette, test instrument and WDM system, which minimizes the space occupation. Çıplak fiber ayırıcı, pigtail kaseti, test cihazı ve WDM sistemine takılabilen ve alan işgalini en aza indiren PON ağları için uygun bir tür ODN ürünüdür. It is relatively fragile on fiber protection and need a complete protection design on carrying box body and device. Fiber korumasında nispeten kırılgandır ve kutu gövdesi ve cihazı üzerinde tam bir koruma tasarımına ihtiyaç duyar.
PLC Splitter Modülü Özellikleri
PLC Bölücü Modül Uygulamaları
PLC Bölücü Modülü Parametreleri
1xN
| Parametre | 1X2 | 1X3 | 1X4 | 1x6 | 1X8 | 1x12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||||||||
| Yönlülük (dB) | ≥55 | |||||||||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksimum güç (nW) | 1000 | |||||||||||
Not: Yukarıdaki IL konektör parametreleri içermez.
1X2 artışına ek olarak yukarıdaki gereksinimlerde konektör optik ayırıcı ekleme kaybına sahip 1XN, 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
2XN
| Parametre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2x64 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL konektör parametreleri içermez.
Konektör optik ayırıcı giriş kaybına sahip 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artmadı.
PLC Splitter Modülü Detay Şartnamesi
|
|
| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | Pazarlık |
| fiyat: | Negotiation |
| Payment Terms: | L/C, T/T |
FTX'te 2X4 ABS Kaset Tipi PLC Splitter Modülü yüksek geri dönüş kaybı
PLC Splitter Modülü Açıklama
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, merkez ofisinden (CO) optik sinyalleri birden fazla binaya dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazıdır.
Bare fiber splitter is a kind of ODN product suitable for PON networks that can be installed in the pigtail cassette, test instrument and WDM system, which minimizes the space occupation. Çıplak fiber ayırıcı, pigtail kaseti, test cihazı ve WDM sistemine takılabilen ve alan işgalini en aza indiren PON ağları için uygun bir tür ODN ürünüdür. It is relatively fragile on fiber protection and need a complete protection design on carrying box body and device. Fiber korumasında nispeten kırılgandır ve kutu gövdesi ve cihazı üzerinde tam bir koruma tasarımına ihtiyaç duyar.
PLC Splitter Modülü Özellikleri
PLC Bölücü Modül Uygulamaları
PLC Bölücü Modülü Parametreleri
1xN
| Parametre | 1X2 | 1X3 | 1X4 | 1x6 | 1X8 | 1x12 | 1X16 | 1x24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||||||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||||||||
| Ekleme kaybı (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| Tekdüzelik (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||||||||
| Yönlülük (dB) | ≥55 | |||||||||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||||||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||||||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksimum güç (nW) | 1000 | |||||||||||
Not: Yukarıdaki IL konektör parametreleri içermez.
1X2 artışına ek olarak yukarıdaki gereksinimlerde konektör optik ayırıcı ekleme kaybına sahip 1XN, 0.2dB'yi geçmez, kalan artış 0.3dB'yi geçmez.
2XN
| Parametre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2x64 |
| Çalışma dalga boyu (nm) | 1260-1650 | |||||
| Elyaf türü | G657A1 veya özelleştirilmiş | |||||
| Ekleme kaybı (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Tekdüzelik (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Polarizasyona bağlı kayıp (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Geri dönüş kaybı (dB) | ≥55 | |||||
| Yönlülük (dB) | ≥55 | |||||
| Fiber uzunluğu (m) | 1.0 veya özelleştirilmiş | |||||
| Sıcaklık kararlılığı (dB) | -40 ℃ --85 ℃ (≤0.5) | |||||
| Çalışma sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Depolama sıcaklığı ° C | -40 ℃ --85 ℃ | |||||
| Maksimum güç (nW) | 1000 | |||||
Not: Yukarıdaki IL konektör parametreleri içermez.
Konektör optik ayırıcı giriş kaybına sahip 2XN, yukarıdaki gereksinimlerde 0,3 dB'den fazla artmadı.
PLC Splitter Modülü Detay Şartnamesi
