| Brand Name: | Seacent |
| Model Number: | at kuyruğu 2CH |
| MOQ: | 10 parça |
| Payment Terms: | L/C, T/T |

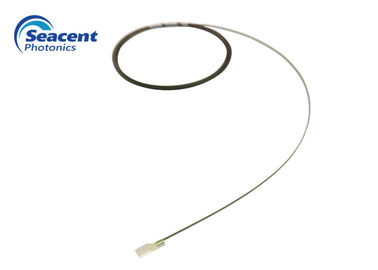

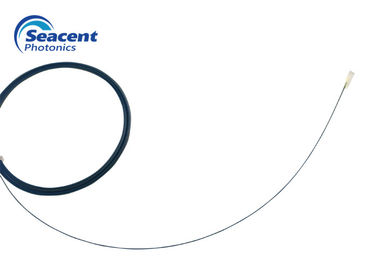

Düşük PDL PM980 V Oluk Fiber Dizisi 2CH G657A1 0.5M Uzunluk ROHS Onaylı
Fiber dizi örgüsü 2CH G657A1 0,5M uzunluk
Açıklama:
Mükemmel Parlatma yüzeyi ile fiber çekirdek konumunun en iyi doğruluğunu elde etmek için benzersiz montaj/kesme/parlatma işlemleri sağlıyoruz. Fiber dizisi, optik fiberi dalga kılavuzuna bağlamak için farklı uygulamalarda kullanılan temel bir bileşendir.
Özellikleri:
Düşük ekleme kaybı ve düşük PDL
Yüksek hassasiyet ve yüksek güvenilirlik
Kompakt boyut
Uygulamalar:
Anahtarlar
interferometri
optik sensörler
Entegre bileşenler
Çoklayıcılar / Çoklayıcılar
Dalga kılavuzu cihazlarına bağlantı
Şartname:
| lif uzunluğu | birkaç santimetreden birkaç yüz metreye kadar |
| lif türü | PMF,MMF,SMF veya özel |
| parlatma açısı | 0+/-0.5；8+/-0.5；özel |
| fiber konum doğruluğu | +/-1um(x ve eksen) |
| konektörler | FC,LC,SC,ST,SMA,MU,E2000,diğer |
| lif aralığı | talep üzerine |
| lif miktarı | talep üzerine |
V-oluk taban plakası ölçü tablosu:
| L | W | H | x | Y | kapsamlı hata | ||||||
| tip | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | boyut | ortak fark | çekirdek yükseklik farkı | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0,001 | ＜0.1 | |
Sipariş Bilgileri:
|
Ürün numarası |
lif türü |
lif uzunluğu |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1,5 milyon 3=2.0M 4=2,5 milyon |
|
|
